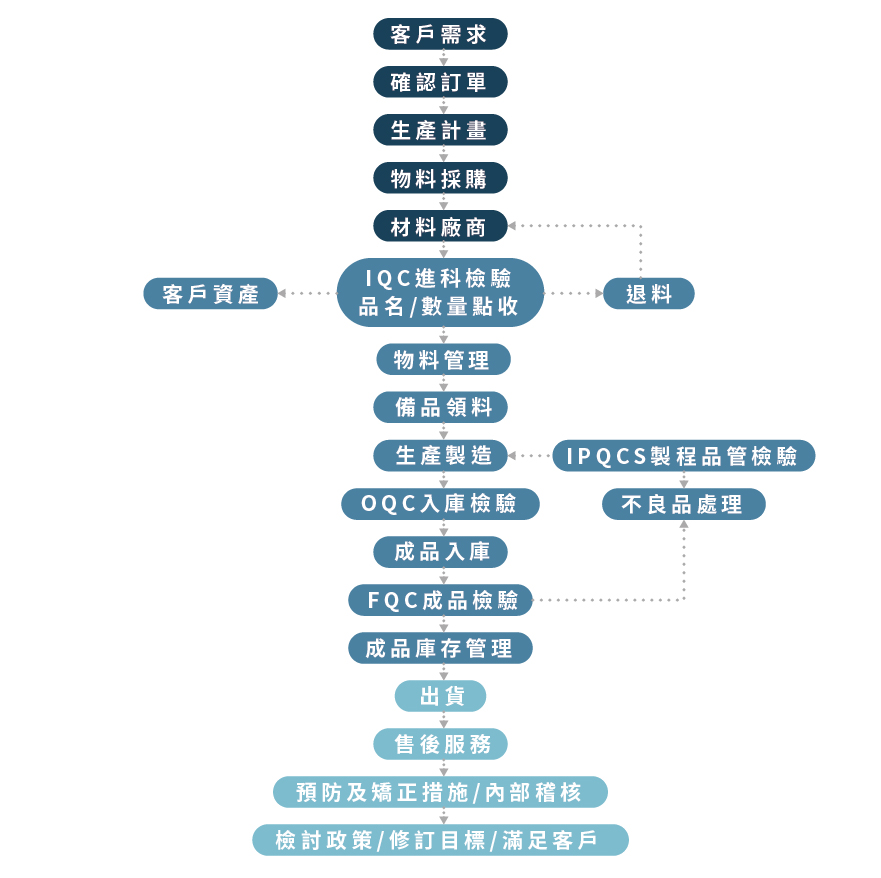

首頁 生產流程

模具形式

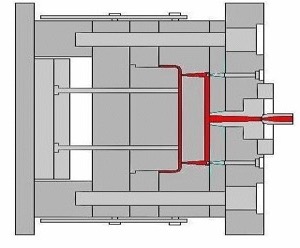

二板模模具

屬於塑膠模具中較簡單的模具種類,各零件組合後主要分為固定側模板與活動側模板。
固定側模板就是進料口所在(即豎澆道襯套)這一側即為母模部分,負責成品外表面的成形。
活動側模板為固定在塑膠成形機的活動側板上,利用成形完成後,在開模動 作時,經由模具的頂出零件,頂出成形品,完成一個生產行程。

二板模具具有以下的特性:
一、結構簡單,製造方便。
二、成本低廉,維修容易。
三、適合簡單形狀之成品。
四、成形品成形後需處理澆道廢料。

選擇二板模具應該注意其特性、模具開閉情形及成形品和澆道頂出情形。

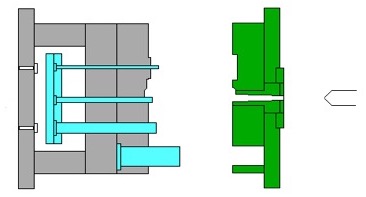

三板模模具

除了兩塊模板(公模及母模)外,再增加一塊橫澆道脫料板,以處理豎澆道及橫澆道的拔模及脫料之作用,使能達到澆道處理的方便與自動化效果。在成形品完成後,因為橫澆道脫料板的作用使得澆道的塑料能與成形品順利脫離。

三板模具具有以下的特性:
一、模具結構較複雜,開模行程較大。
二、適合較複雜大型形狀的成品,製模費用高。
三、澆道與成形品可自行脫離,易於自動化及高速生產。

與二板模的差異在兩板模具中再加一塊『脫模板』。
目的:處理豎澆道及橫澆道的拔模與脫料。
優點:高速自動化 澆道設計容易
應用:多模穴點澆口

模具鋼材料分類



塑膠射出材料



塑膠模具鋼之種類

  • 依材質分類有預硬系與淬火-回火系二種。
  • Tea預硬系者,依硬度之高低可分為HRC10,20,30,40計四種。HRC40系之鋼料已妥為考慮其切削加工性。
  • Tea淬火-回火系者,一般以退火狀態供應鋼材,模具加工成型後須施予熱處理,調整其硬度至依用途設計之硬度值。

塑膠模具專用鋼種簡介

(1)P20:最廣泛地被用於自一般雜貨及汽車外殼零件,家電品外殼等 一般塑膠件用模具。
(2)NAK80:析出硬化型預硬鋼 ․為知名度高,硬度在HRC40級之模具鋼,廣泛地被採用於自一般塑膠件用模具至氯乙稀塑膠用模具。本材料最大優點為在HRC40硬度下仍可作雕模用及鏡面精加工性良好。
(3)STAVAX:
‧不生鏽塑膠模具鋼
‧純淨度極高
‧鏡面拋光性佳
‧耐磨蝕性絕佳

塑膠原料按照合成樹脂的分子結構區分,
主要有熱塑性及熱固性塑膠:

熱塑性塑膠
指反復加熱仍有可塑性的塑膠。
主要有PE / PP / PVC / PS / ABS / PMMA / POM / PC / PA等常用原料。

熱固性塑膠
主要指加熱硬化的合成樹脂制得的得塑膠。
像一些酚醛塑膠及氨基塑膠、美耐皿、Silicone。

按照應用範圍分主要有通用塑膠如PE / PP / PVC / PS等,工程塑膠如ABS / POM / PC / PA等常用的幾種。另外還有一些特殊塑膠如耐高溫高濕及耐腐蝕及其他一些為專門用途而改性制得的塑膠。
